應用于智能產品終端的GTC共模電感
2020-04-26 18:32:57
admin
661
兩周前，有一家客戶找到谷景，客戶很迫切地需要共模電感，但由于客戶在電話中描述的不清楚，便讓客戶把現使用的共模電感寄到谷景，再申請樣品給客戶。幾天后，谷景收到客戶的樣品，測試結果如下：阻值：8.51mΩ--8.55mΩ 感值：764.1uH--766.3uH。
根據客戶樣品測試的結果，谷景給客戶做了兩款共模電感，讓客戶上機測試，分別是GTC18297-600uH Min和GTC18297-700uH Min，測試的結果如下：
GTC18297-600uH Min阻值：8.63mΩ--8.86mΩ 感值：1.09mH--1.69mH
GTC18297-700uH Min阻值：10.77mΩ--11.07mΩ 感值：1.81mH--3.29mH
從測試結果可以看出，GTC18297-600uH Min的阻值和客戶樣品的阻值差不多，但谷景的電感感值比客戶樣品的電感感值高很多，GTC18297-700uH Min的參數比客戶樣品的參數高很多。

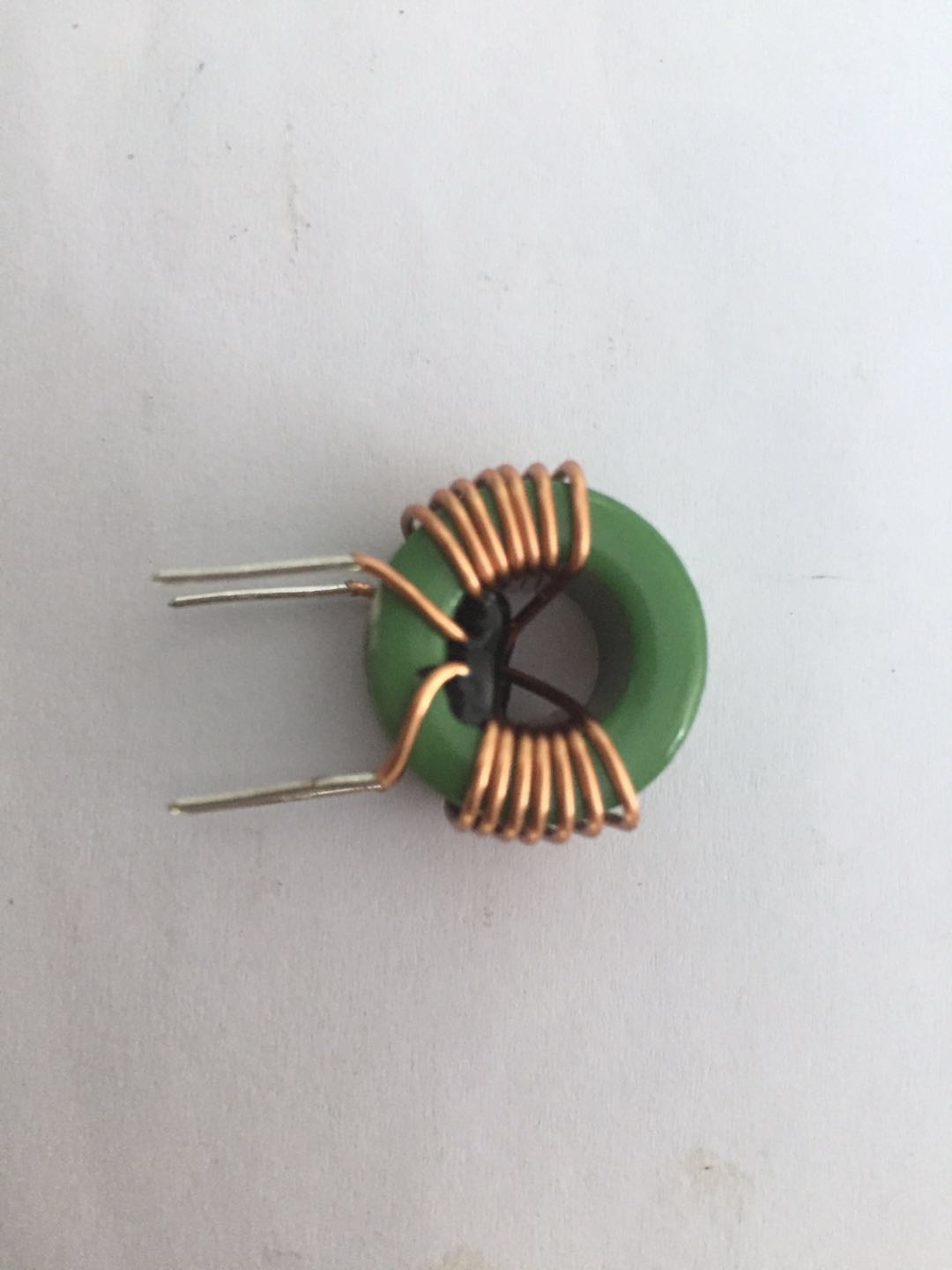

GTC18297-600uH Min和GTC18297-700uH Min的磁環和線徑都是一樣的材料，不同的是700uH min的多了幾圈漆包線?？蛻舾鶕?jù)實際的電路要求選擇一款適合的電感應用。
谷景電子16年專注于設計、研發、銷售高品質磁環電感，共模電感，GTC共模電感以及相關安規器件電感，并提供完善的技術服務與專業的解決方案。 想了解其他電感請撥打我們的熱線電話：0512-65368862。
