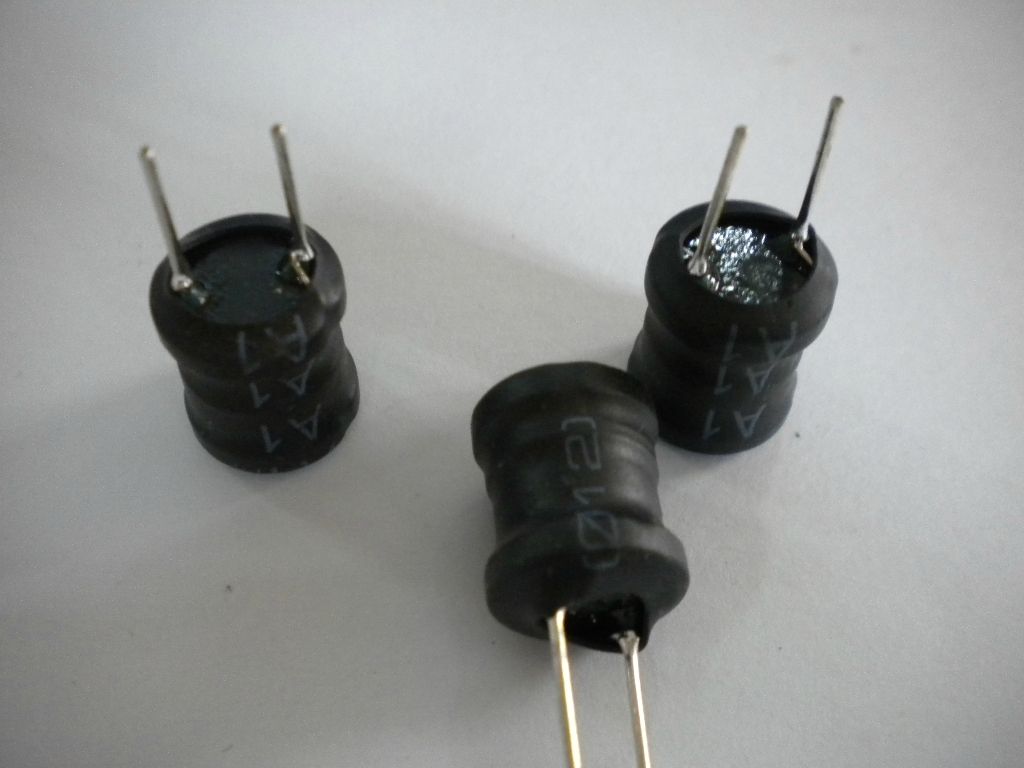

共模電感的簡介以及制作要求
共模扼流圈 ，共模電感的組成部分，是在一個閉合磁環磁環 上對稱繞制方向相反、匝數相同的線圈。常用于過濾共模的電磁干擾，抑制高速信號線信號線 的供應商產生的電磁波向外輻射發射，提高系統的EMC。
模電感在制作時應滿足以下要求
(1)線圈磁芯上的導線要相互絕緣，保證在瞬時過電壓作用下線圈的匝間不發生擊穿短路;
(2)當線圈流過瞬時大電流時，磁芯不要出現飽和;
(3)線圈中的磁芯應與線圈絕緣，以防止在瞬時過電壓作用下兩者之間發生擊穿;
(4)線圈應盡可能繞制單層，這樣做可減小線圈的寄生電容，增強線圈對瞬時過電壓的承受能力。
通常情況下，同時注意選擇所需濾波的頻段，共模阻抗越大越好，因此我們?cè)谶x擇共模電感時需要看器件資料，主要根據阻抗頻率曲線選擇。另外選擇時注意考慮差模阻抗對信號的影響，主要關注差模阻抗，特別注意高速端口。
